Structure du logiciel

FIDAP propose deux interfaces : une interface graphique tout à la souris (ou presque), et une interface texte. Ces deux interfaces permettent d'accéder aux différents modules du logiciel, à savoir :

• FI-GEN : un mailleur avec interface graphique (GUI),
• FIMESH : un mailleur topologique,
• FIPREP : le préparateur de calcul ,
• FISOLV : le solveur,
• FIPOST : le programme de visualisation.

On présentera dans les parties suivantes les interfaces et chacun de ces modules sauf le solveur (FISOLV) qui résoud le problème donné via FIPREP sans intervention de l'utilisateur.

Ces modules communiquent entre eux à l'aide de fichiers et produisent aussi des fichiers sorties, soit de commentaires sur l'exécution, soit de résultats. Voici le système simplifié des fichiers tournant autour de FIDAP (la version complète se trouve dans le manuel FIDAP p. 2-17) :

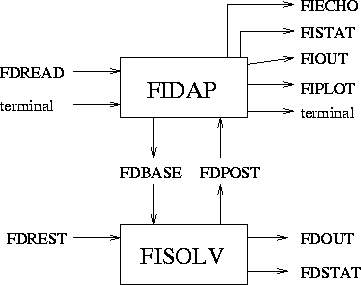

Figure: Système simplifié de fichiers de FIDAP

• FDREAD
• FDBASE
• FDOUT
• FDSTAT
• FIECHO
• FIPLOT
